Производство распределительного оборудования и трансформаторных подстанций 0,4-35кВ
В наличии

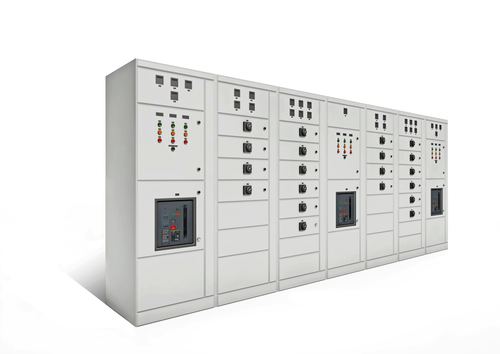

Щит станции управления (ЩСУ) предназначен для контроля технологических процессов и питания подключенных потребителей. Он обеспечивает безопасную работу станков, насосных станций, осветительных, вентиляционных и противопожарных приборов.
Электрощиты такого типа собирают по типовым и индивидуальным проектам, учитывая все пожелания заказчика, поставленные задачи, количество подключенных потребителей, величину номинального тока и другие параметры. Стандартная комплектация щита обязательно включает в себя контроллеры, частотные преобразователи, коммутационную аппаратуру. В качестве дополнительных устройств могут использоваться диммеры и клапана. Щит станции управления функционирует автоматически по заданным параметрам, но управление модуля также может осуществляться вручную при непосредственном присутствии обслуживающего персонала. Электрощиты отличаются по конфигурации и степени защиты корпуса. Модели могут размещаться внутри щитовых помещений, рядом с объектом на улице или, например, в водонапорной башне.
Электрощиты такого типа собирают по типовым и индивидуальным проектам, учитывая все пожелания заказчика, поставленные задачи, количество подключенных потребителей, величину номинального тока и другие параметры. Стандартная комплектация щита обязательно включает в себя контроллеры, частотные преобразователи, коммутационную аппаратуру. В качестве дополнительных устройств могут использоваться диммеры и клапана. Щит станции управления функционирует автоматически по заданным параметрам, но управление модуля также может осуществляться вручную при непосредственном присутствии обслуживающего персонала. Электрощиты отличаются по конфигурации и степени защиты корпуса. Модели могут размещаться внутри щитовых помещений, рядом с объектом на улице или, например, в водонапорной башне.
sale@sigma-tk.ru
Оставить заявку
+7 (383) 291-03-29
Позвонить
| Наименование параметра | Значение |
| Номинальное рабочее напряжение на вводе | 230/400В, 400/690В |
| Род тока, номинальная частота | 50, 60Гц |
| Номинальный ток | 16 - 4000А |
| Число сторон обслуживания | одна/две |
| Установленная безотказная наработка | 9000 |
| Класс защиты оболочки по ГОСТ 12.2.007.0 | I, II |
| Степень защиты оболочки по ГОСТ 14254 со стороны лицевой части щитка |
|
| для класса защиты оболочки I | IP20, IP31, IP55 |
| для класса защиты оболочки II | IP21, IP31, IP55, IP68 |
| Группа механического исполнения по ГОСТ 17516.1 в части стойкости к механическим внешним воздействующим факторам | M1 |
| Системы заземления | IT; TN-C; TN-C-S; TN-S |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ3 |
| Покрытие: |
|
| для класса защиты оболочки I – краска порошковая | RAL7035 |
| для класса защиты оболочки II- АБС-пластик |
|
| Габаритные размеры, мм: | по заказу |
| Гарантийный срок службы: |
|
| со дня ввода в эксплуатацию | 24 месяца |
| со дня продажи | 30 месяцев |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 25 лет |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 25 лет |
| Средняя наработка на отказ, час | 20000 |
| Степень защиты по ГОСТ 14254 |
IР20; IP31; IP55 |
Щиты ЩСУ используют на предприятиях, устанавливают в котельных, на сельскохозяйственных объектах, в водонапорных башнях, бассейнах. С их помощью обеспечивают подачу отопления в частных домах и многоквартирных постройках, запускают станки с числовым программным управлением, регулируют деятельность насосных станций, вентиляторов, систем пожаротушения.
Существует несколько основных типов ЩСУ, которые различаются по своему назначению и функциональности:
1. ЩСУ для управления электродвигателями
Этот тип ЩСУ предназначен для управления электродвигателями, которые используются в различных промышленных процессах. Такие щиты обеспечивают пуск, остановку, регулировку скорости и защиту двигателей от перегрузок и аварийных ситуаций. Включают в себя частотные преобразователи, реле и автоматические выключатели.
2. ЩСУ для систем вентиляции и кондиционирования
Щиты управления для систем вентиляции и кондиционирования воздуха предназначены для управления работой вентиляторов, компрессоров и других элементов климатических систем. Они могут включать в себя датчики температуры и влажности, регуляторы скорости вентиляторов и устройства защиты.
3. ЩСУ для насосных станций
Щиты управления насосными станциями обеспечивают автоматизацию работы насосов, контролируя их включение и выключение в зависимости от уровня жидкости в резервуарах. Включают в себя устройства защиты от сухого хода, контроллеры уровня и реле давления.
4. ЩСУ для технологических линий
Этот тип ЩСУ предназначен для комплексного управления технологическими линиями на производстве. Включают в себя программируемые логические контроллеры (ПЛК), устройства для сбора данных, а также интерфейсы для связи с верхним уровнем системы управления.
